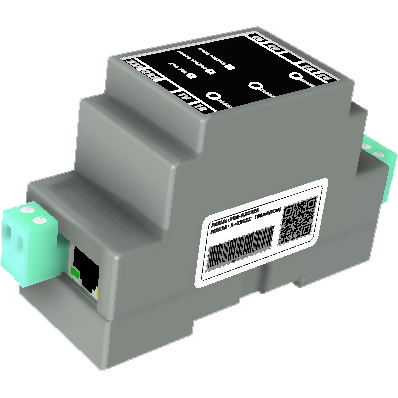

RJ242A 针对现场一主多从网络的联网需求而设计。 在原有 485 网络中增加一网口主机， 便于远程数据采集监控， 并解决了原 485 网络不允许多主机并存的矛盾。

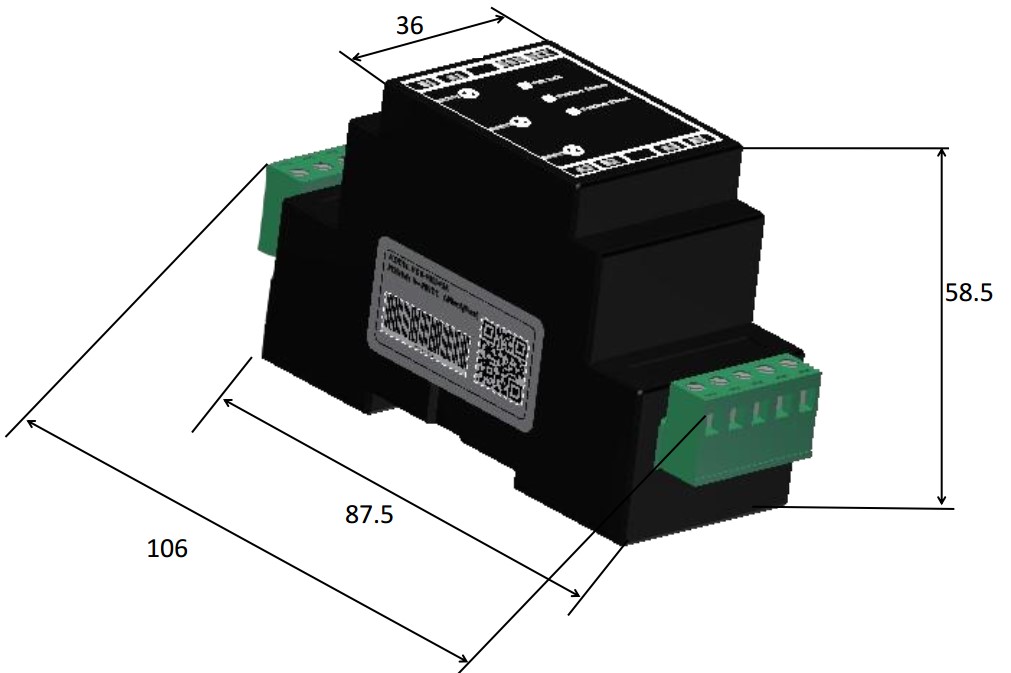

3.2 外观尺寸
3.3 电气参数
除非特别说明， 下表所列参数是指 Tamb = 25℃时的值。
|
参数名称 |
符 号 | 数 值 | 单 位 |
|---|---|---|---|
| 电源电压 | VCC | +9 ~ +35 | V |
| 功 耗 | PD | 小于 2.16 | W |
3.4 LAN 口
10/100M 自适应， RJ45 接口， 1.5KV 电磁隔离。
3.5 485 口
●位置： URAT2,URAT3
口;
●信号类型： RS-485;
●信号线： RS-485(A,B);
●波特率： 1200 ~115200bps;
●数据位： 7,8;
●停止位： 1,2;
●校验： N,E,O,MARK;
●
AB 接口保护： 200ma
自恢复保险丝， TVS 600W
隔离版的如型号内有 GL
字样的产品， 其 485
信号的电源采用内
部隔离电源模块供电， 外部 AB
信号， 通过磁隔离芯片耦合到内电路，
具有非常好的抗干扰性能， 适合于电磁环境比较恶劣的场合。
第四章 设备接口
4.1 电源接口
该设备电源为直流 9~35V
， 通过 2P
可插拔式端子接入， 请采
用合适的直流电源供电， 接线参考面板上的 VCC GND,
设备带有防
反接功能， 反接时将不能正常工作。

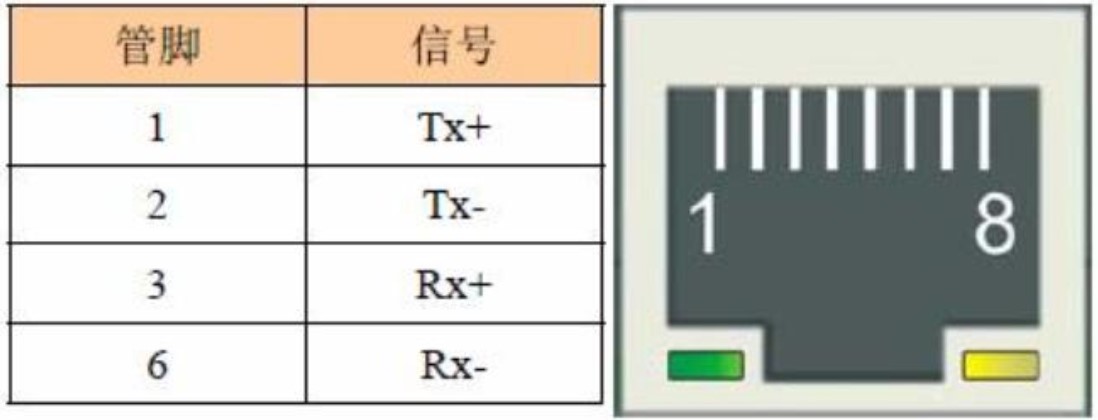

4.2 LAN 接口
LAN
接口为 10/100M
自适应以太网接口， 接线图如下

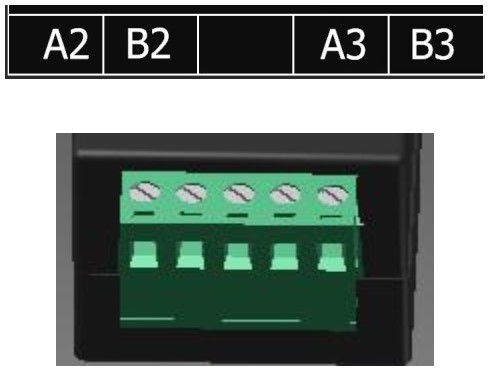

4.3 485 口
该设备具有
2
只
485
口， 通过
1
只
5P
的可插拔式端子接入， 接
线如下所示

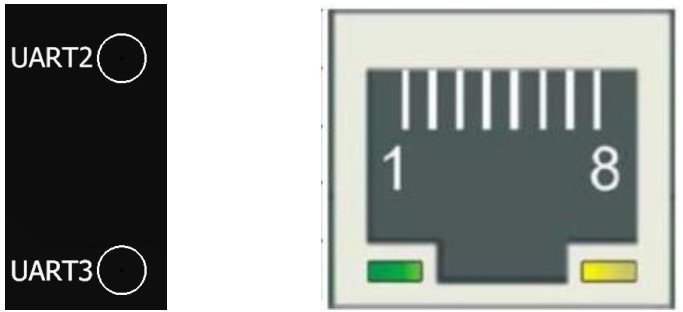

4.4 指示灯
当
485
口有数据通信时， 相应的指示灯会亮起。
| RJ45 插座上绿色 LED 灯 | 点亮： 连接的是 100M 以太网 |
| 熄灭： 连接的 10M 的以太网 | |
| RJ45 插座上黄色 LED 灯 | 闪烁： 有数据传输 |
