485采集网关

1.2 产品优势

Modbus 协议在工业中得到广泛的应用，而随着工业 4.0 的发展，越来越多支持 Modbus 协议的仪器仪表要求联网监控，传统的 Modbus 网关就是把原来支持串口 Modbus 的设备适配成支持网口，这样就能方便联网。而我们的 Modbus 数据采集网关相比传统 Modbus 网关做了很多的改进，如下：

l 更高的采集速度 ：在采集多个 Modbus 从站数据时比传统 Modbus 网关采集速度快很多，传统的 Modbus 网关只是 Modbus RTU 与 Modbus TCP 的协议转换，本身并不处理数据，而我们的数据采集网关是自动采集数据并缓存到本地。因此，如果主站要采集 100 台从站数据，原本要 100 次读命令，而通过 Modbus 数据采集网关，最优的情况是只需要一次读命令就可以。

l 更高的可靠性 ：将多个读命令中的数据集中到几个命令来完成，减少数据采集过程中来回交互的次数，在同样的显示需求下，也就减少了单位时间内出错的次数。

l 编程更简单。 通过 PLC 或组态软件采集数十个设备的数据，编程过程比较繁琐。而通过数据采集网关，编程过程变得简单很多，只需要集中处理所采集的数据。

l 上位和下位的解耦： 采用数据采集网关使得上位设备和下位设备的耦合性降低，下位设备的产品更换，不再需要调整上位设备，只需要在数据采集网关内调整地址即可。

l 隔离敏感数据：随着物联网的发展，更多数据被采集，而直接采集必然会对底层设备的安全性造成重大影响，因此必然需要某种设备对数据进行必要的保护，我们的网关具有选择性透传和混合采集来保护底层设备免受外网干扰。

l 支持多 RS485 主站：传统 Modbus 网关是不能支持 485 总线上多个主站的，原因是多主站会产生数据冲突。而使用 Modbus 数据采集网关就不存在这个问题。多主站是直接与数据采集网关通讯，读写数据采集网关缓冲中的数据。

l 支持多 Modbus TCP 主站：传统 Modbus TCP 网关在多个主站同时访问从站时，采用排队的机制，这受制于 485 总线同时只能有一个主站。因此同时访问的主站越多，回复会越慢。而我们的数据采集网关是把数据缓冲在设备内部，实时读取，延时更低。

l 完善的错误跟踪机制 ：传统 Modbus 网关只数据转换，不做数据交互的逻辑判断，所以不会记录错误信息，这些错误分析都需要在上位机处理。在采集很多从站时，若有一台从站出问题，很难在很短时间内排查出来。而我们的数据采集网关内部每个存储器都配备了一个标志字节，对应出错代码，可以快速找到出问题的从站，前期调试非常方便和迅速。同时，您也可以从外部读取这些出错信息。

l 降低工程成本 ：原先需要多台 PLC 采集数据，现在一台数据采集器配合一台 PLC 就可以完成采集。

详情

1.2 产品优势

1.4.2 MSRJ45S4

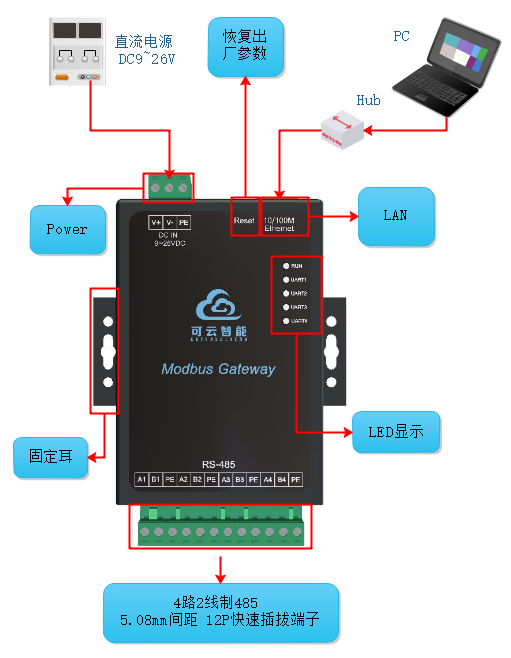

1.4.2.1 产品外观及部件名称

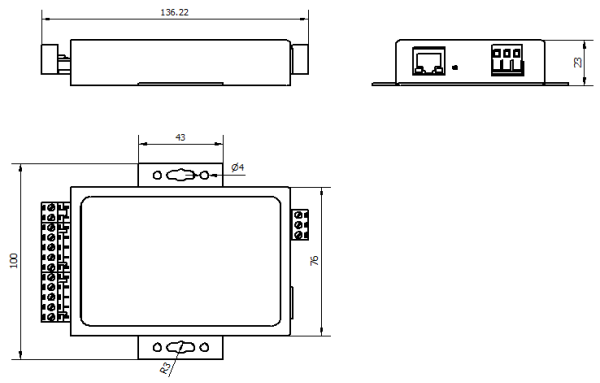

1.4.2.2 产品尺寸（mm）
