¶ 概述
该采集器有3个串口，除了1个串口被固定为从机模式外，其他两个口都可以分别配置为主机(master)模式或者从机(slave)模式，每个串口都有独立的通信参数和工作模式，该模块内部有4块共享内存，3个串口都可以使用，从而实现数据的融合。
比较典型应用如协议转换，波特率转换，二主多从，从机重映射，寄存器打包等等
本产品适用于自动化控制系统、监控系统、系统集成等综合串口通信系统。
¶ 功能特点
- 可配置为两台串口主站设备与一台或多台串口从站设备通信
- 支持数据过滤功能，站号替换功能，协议转换，波特率转换，二主多从，从机重映射，寄存器打包等等
- 内置8K16位只读寄存器，8K16位读写寄存器，1kbit位只读，1kbit位读写，实现各个口的数据共享
- 三个口波特率、通信格式可独立设置
- 信号接口有静电、雷击、浪涌保护
- 支持多种校验方式
- 波特率范围1200-115200
- 485的串口模块选用256节点芯片，最大支持128 个节点以上从机
- 支持ModbuRtu,Dlt645-97,Dlt645-07协议
¶ 外观尺寸
¶ MS485S3-MS485GL1N2 外观尺寸
¶ MS232GL1N2-MS485GL3 外观尺寸
¶ 配置软件
¶ 参数配置说明
- 用USB转485连接模块的A1 B1
- 连接直流电源，上电，此时RUN指示灯1秒亮，1秒灭，此时为正常工作。

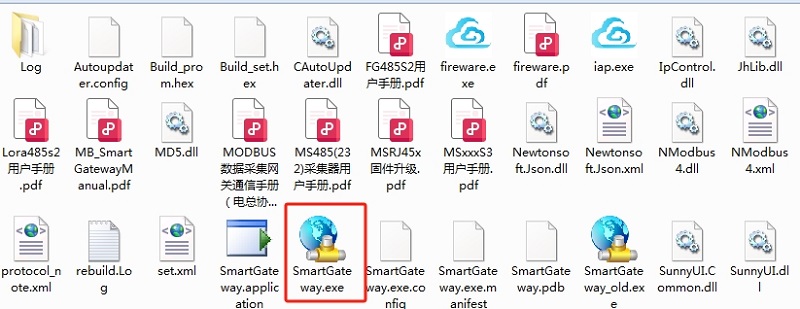

- 在计算机上打开设置软件，如下图
- STEP1 按住集线器的设置按键 2 秒直到RUN 指示灯稍快闪烁（0.5S亮，0.5S灭）后松开按键。
- STEP2 软件上选择对应的产品 串口采集器 MS485，单击。
- STEP3 顶部菜单栏->在线->连接设置，选择对应的串口COM,确定

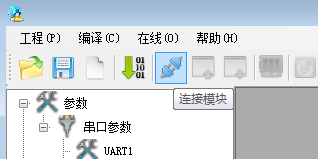

- STEP4 单机图标栏连接如下图
- STEP5 软件左下角出现闪烁的灯且出现模块的版本号，型号，表示已经连上模块，此时可以进行模块的读取，修改，操作。
修改好后，点击菜单栏上的编译->下载->重启，新配置生效。
¶ 二主多从透传模式
此模块可以配置成二主多从，步骤如下，串口1协议选择透传转发，目标串口选择uart3,串口2协议也选择透传转发，目标串口选择uart3,串口3工作模式选择master模式，各个串口设置需要的波特率，完毕。
这样，串口1，2的报文会转发到串口3，而串口3回的报文只会回到转发源的串口。从而实现二主多从
¶ 二主多从静态缓存模式
串口3设置为master模式，协议选择ModbusRTU,建立从机的地址映射，串口1，2设置为slave模式，就可以通过串口1，2访问到共享区即串口3读取到的从机数据。
¶ 三主机共享数据
串口1、2、3都设置为从机模式，外部主机1、2、3分别接到串口1、2、3，主机可以把需要共享的数据写入共享区，其他主机就可以通过读操作访问到这些数据
¶ 协议转换-DLT645转ModbusRTU
例如，串口3选择master模式，协议选择DLT645-2007,配置需要读取的数据地址以及映射地址。串口2配置为从机模式，这样就可以通过串口2来读取串口3读取到的数据，从而实现协议的转换
此模块采用Smartgateway软件配置，更加详细的配置请参考Smartgateway的具体介绍。
