¶ 4G对传模块说明书
¶ 产品说明书
文件版本：V1.0
发布日期：2025 年 10 月
¶ 一、产品概述
GTD-G-1IN1O 是基于 4G Cat1 网络技术开发的工业级远程 IO 控制器，专为实现远程开关量输入输出控制而设计。本产品采用单路输入单路输出架构，支持一路开关量输入和一路继电器输出，可广泛应用于多领域远程控制场景。产品以高可靠性、10 年免费流量、超小尺寸为核心优势，接入电源即可使用。
¶ 1.1 核心功能
- 基于 4G Cat1 网络技术，兼容三大运营商网络频段
- 支持 1 路开关量输入（干接点 / NPN 型）与 1 路继电器输出
- 工业级宽电压输入（DC9-26V），24V 供电时电流仅 200mA
- 内置看门狗，系统异常自动复位，保障长期稳定运行
- 出厂内置物联网 SIM 卡，提供10 年免费流量，到期后可自行换卡或充值续费
- 超小尺寸设计，搭配 35mm 标准导轨安装，节省部署空间
- 即插即用，出厂预接入云端，无需用户额外配置
¶ 1.2 应用场景
- 工业自动化设备远程控制与状态监测
- 智慧农业灌溉、大棚卷帘等设备远程操作
- 智慧社区门禁、卷闸门远程遥控
- 水文 / 气象检测设备开关量信号远程传输
- 智能家居、安防系统联动控制
- 无人值守站点设备远程启停

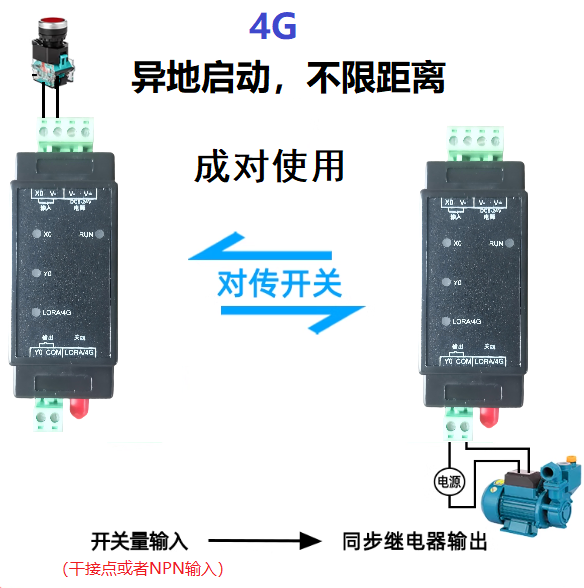

¶ 1.2.1 异地启动
¶ 二、技术参数
2.1 电气参数
| 参数名称 | 参数值 |
|---|---|
| 工作电压 | DC9-26V（宽电压输入） |
| 工作电流 | 24V 供电时<200mA |
| 待机功耗 | <0.5W |
| 工作功耗 | <5W |
| 输入类型 | 干接点开关量 / NPN 型传感器输入（X0-V- 短接触发） |
| 输出类型 | 常开继电器输出 |
| 继电器容量 | AC250V 5A / DC30V 5A |
| 电源保护 | 反接保护 |
¶ 2.2 物理与环境参数
| 参数名称 | 参数值 |
|---|---|
| 产品尺寸 | 106mm × 36mm × 44mm（长 × 宽 × 高） |
| 产品重量 | 约250g |
| 安装方式 | 35mm 标准导轨安装 |
| 防护等级 | IP20（室内控制柜专用） |
| 工作温度 | -30℃~+75℃ |
| 存储温度 | -40℃~+85℃ |
| 相对湿度 | 5%~95% RH（无凝露） |
¶ 三、产品核心优势
¶ 3.1 超高可靠性设计
- 硬件级保障：内置看门狗，当系统出现死机时，3 秒内自动复位，恢复正常运行。
- 环境适应性：工业级宽温设计，可在 -30℃严寒至 75℃高温环境下稳定工作，适配复杂工业场景。
- 电源防护：具备电源反接保护（误接正负极不损坏设备），降低操作风险。
- 抗干扰能力：采用 EMC 优化设计，通过工业级电磁兼容测试，可在强电机、变频器等干扰环境中稳定通信。
¶ 3.2 10 年免费流量服务
- 出厂内置物联网专用 SIM 卡，无需用户自行采购、激活或充值。
- 流量套餐适配设备通信需求（月均流量＜30MB），10 年内无需支付任何通信费用。
- 流量状态实时监控，低流量时云端自动预警，保障服务连续性。
- 支持流量到期后续费升级，延续设备通信功能。
¶ 3.3 超小尺寸与便捷安装
- 尺寸仅为 106mm×36mm×44mm，比同类产品体积小 15%，可嵌入小型控制柜或狭窄空间。
- 采用 35mm 标准 DIN 导轨安装。
- 接口布局紧凑清晰，输入 / 输出 / 电源 / 天线接口分区设计，接线无交叉。
¶ 四、硬件描述

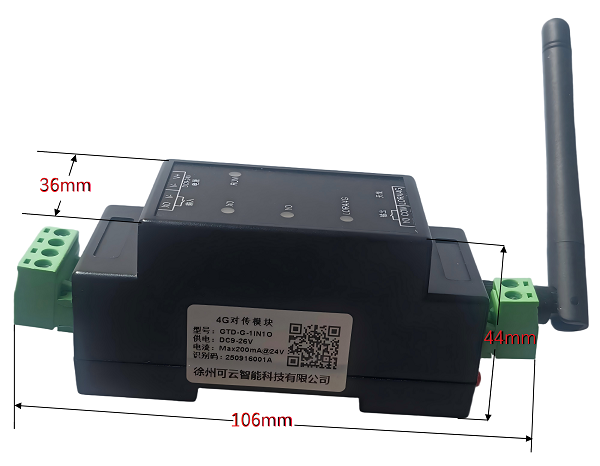

¶ 4.1 产品外观
电源输入： V+ V-，电源输入 DC9-26V 宽压输入
输入信号： X0 V-，短接时有输入，断开时无输入，也可输入 NPN 信号
输出信号： Y0 COM，Y0 有输出时，这个端子短接，否则断开。
天线： SMA 母头，可接入各类 4G 或者 LORA 天线
SIM 卡： 内置 SIM 卡，免费 10 年流量，如需换卡可开盖换卡
¶ 4.2 指示灯说明
| 指示灯 | 说明 |
|---|---|
| RUN 灯 | 未连接到云端时，慢闪，RUN 亮1秒灭1秒；连接到云端时，快闪，RUN 亮0.3秒灭0.3秒 |
| X0 灯 | 输入有信号时，指示灯亮 |
| Y0 灯 | 继电器输出时，指示灯亮 |
| Lora/4G 灯 | 向云端发送数据时或接收云端数据时，指示灯闪 |
¶ 五、设备安装
¶ 5.1 安装前准备
¶ 环境检查
- 安装位置需远离阳光直射、发热设备（如变频器、加热器）。
- 避免潮湿（湿度＞95% RH）、多尘、易燃易爆或强磁干扰环境。
- 天线安装处需开阔，远离大型金属设备（金属会屏蔽信号）。
¶ 5.2 设备安装步骤
¶ 步骤 1：固定设备（导轨安装）
- 将 35mm 导轨固定在控制柜内（确保水平、稳固）。
- 对准设备底部的导轨卡扣与导轨边缘，按压设备顶部直至卡扣卡入导轨。
- 轻拉设备确认无松动，安装完成。
¶ 步骤 2：安装天线
- 取下天线 SMA 插头保护帽，对准设备顶部的天线接口。
- 顺时针旋转插头直至拧紧（建议旋转 1.5-2 圈，避免过紧损坏接口）。
- 将天线放置在开阔处，竖直摆放以增强信号接收。
¶ 步骤 3：接线操作
¶ 1. 电源接线
- 剥去电源线缆两端绝缘层（约 5mm），区分正负极。
- 电源 "+" 端接入设备电源接口 "+" 端子，"-" 端接入 "-" 端子。
- 拧紧端子螺丝，拉扯线缆确认无松动。
¶ 2. 输入接线（以干接点为例）
- 将外部无源开关的两根线分别接入 "X0" 和 "V-" 端子。
- 若使用 NPN 传感器：传感器输出线接 "X0"，传感器负接 "V-"，传感器正接 "V+"。
¶ 3. 输出接线（以常开控制为例）
- 被控负载（如电机、灯）一端接另一台的 "Y0" 端子，另一端接外部电源。
- 外部电源另一端接 "COM" 端子（负载电压需匹配继电器容量）。
¶ 5.3 上电与初始化
- 再次检查所有接线（电源正负极、输入输出端子），确认无误。
- 接通外部电源，观察 RUN 灯是否交替闪烁。
- 系统自动初始化（约60 秒），RUN 秒闪烁（系统正常）。
- 测试：短接 X0 与 COM，观察 X0 灯亮；同时对方 Y0 灯亮（继电器吸合），负载启动，安装完成。
¶ 六、使用说明
¶ 6.1 基本工作原理

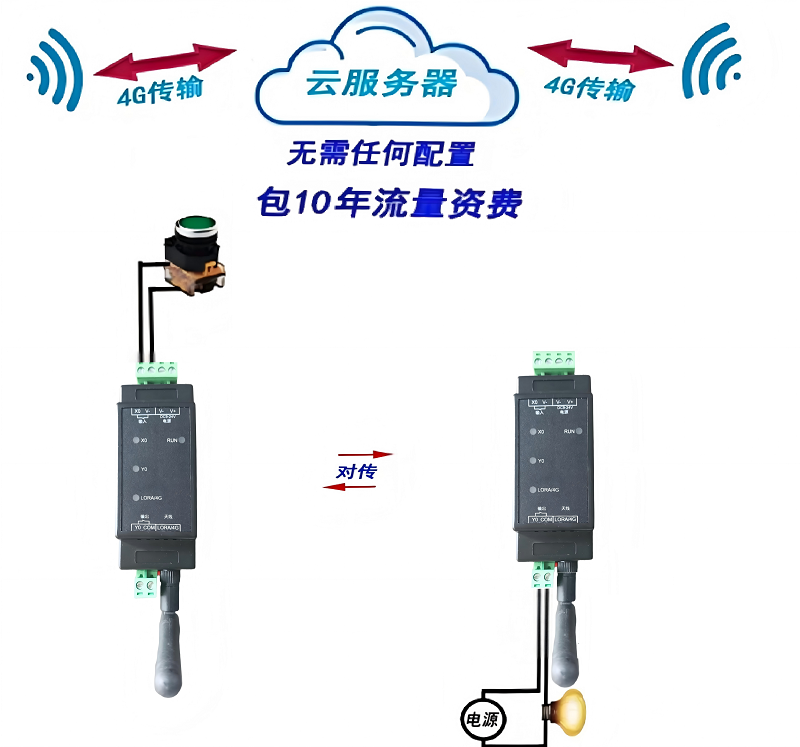

GTD-G-1IN1O 基于 "设备 - 云端 - 设备" 双向传输架构，实现开关量远程互控：
- 信号发送：设备 A 的 X0 与 COM 短接→设备 A 通过 4G 网络将 "闭合信号" 上传至云端。
- 信号转发：云端识别设备 A 的配对关系，将信号下发至设备 B。
- 输出控制：设备 B 接收信号→继电器吸合（Y0 灯亮）→COM 与 Y0 导通→负载启动。
- 反向控制：设备 B 的输入信号可通过相同路径传输至设备 A，实现双向互控。
¶ 6.2 状态监测方法
- 本地监测：通过 4 个指示灯判断状态（RUN, X0, Y0, 4G）。
¶ 6.3 常见操作
- 手动测试：短接 X0 与 COM，验证 Y0 灯是否亮、负载是否动作。
¶ 七、故障排除指南
¶ 7.1 电源与连接故障
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| RUN 灯不亮 | 电源不通 / 电压过低 / 反接 | 检查电源开关；用万用表测电压（需 9-26V）；交换正负极接线 |
| RUN 灯慢闪 | 未连上云端 | 持续超过2分钟，检查天线，检查环境，流量到期，云端服务器故障 |
¶ 7.2 输入输出故障
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| X0 灯不亮（已短接 X0,V-） | 接线松动 / 输入类型不匹配 | 重新拧紧 DI 与 COM 端子；确认是干接点 / NPN 信号 |
| Y0 灯不亮（对方X0 灯已亮） | 网络不通 | 持续超过2分钟，检查天线，检查环境，流量到期，云端服务器故障 |
| 负载动作异常 | 接线错误 / 负载超容量 | 检查 COM,Y0 接线；确认负载电流≤5A |
¶ 7.3 系统异常故障
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| RUN灯常灭、常亮 | CPU损坏 | 断电重启；联系售后升级固件 |
| 设备频繁重启 | 电源电压不稳 | 更换稳压电源（推荐 24V/1A）；测电源纹波 |
¶ 八、注意事项
¶ 8.1 安全注意事项
- 必须使用 DC9-26V 合规电源，禁止接入交流电源或超压电源。
- 接线前务必断开电源，禁止带电操作端子接口。
- 输出负载电流不得超过 5A，避免继电器烧毁。
- 设备需安装在室内控制柜内，禁止露天或潮湿环境使用。
- 天线需远离人体头部（≥20cm），避免长时间近距离辐射。
¶ 8.2 操作注意事项
- 禁止自行拆卸设备（拆卸将失去保修），内部无用户可维护部件。
- 禁止热插拔 SIM 卡（必须断电后操作），否则损坏 SIM 卡或设备。
- 避免设备受到剧烈震动或冲击（如跌落、撞击）。
¶ 8.3 保修与服务
- 保修期限：产品享受 1 年免费保修（自购买日起）。
- 保修范围：非人为损坏的硬件故障。
- 不保修范围：人为操作失误、超范围使用、自行拆卸导致的损坏。
- 增值服务：10 年免费流量、终身技术支持。
¶ 九、附录
¶ 9.1 产品规格变更记录
| 版本号 | 更新日期 | 更新内容 |
|---|---|---|
| V1.0 | 2025 年 10 月 | 初始版本发布 |
¶ 9.2 接口定义表
| 端子标识 | 功能定义 | 接线说明 |
|---|---|---|
| + | 电源正极 | 接入 DC9-26V 正极 |
| - | 电源负极 | 接入 DC9-26V 负极 |
| X0 | 输入信号端 | 接干接点 / NPN 传感器输出 |
| V- | 输入公共端 | 接干接点另一端 / 传感器地线 |
| COM（OUT） | 输出公共端 | 接负载电源或负载一端 |
| Y0 | 常开触点 | 负载通电时导通（继电器吸合） |
