用户手册

产品简介

本产品主要作用为对原有 485 网络内的主机进行扩容，并解决多主的冲突问题。

名 称：485 多主机

型 号：MZ485

电气参数

• 输入电压 DC 9-35V

• 工作电流<50mA@24V

配置说明

• 出厂默认参数： 9600,N,8,1

注意事项

• UART1 UART2 固定为从口，即，外部两主机分别接在这两个口上UART3 固定为主口,即外部从设备接到本口
• 如果您的设备的通讯参数和默认参数不一致，可通过配置软件连接 UART1 进行配置。第一次根据默认的通讯速率 9600 进行连接，连上后， 根据实际情况调整参数即可。由于我们的 3 个口都分别可设置通讯参数， 因此，我们是支持不同通讯参数的混搭的。一般情况，都设置成一样的通 讯参数。
• 配置软件识别本设备固件版本在 V1.03 之前时，请将您主机的 通信超时时间设置成 3 秒以上。V1.03 以后的版本，可以对 URAT3 与其连 接的总线通信时的超时时间进行设置，一般情况下，可将超时时间设置成 200ms,然后将两个主机的超时时间设置成 1 秒，即可。.

产品尺寸（mm）

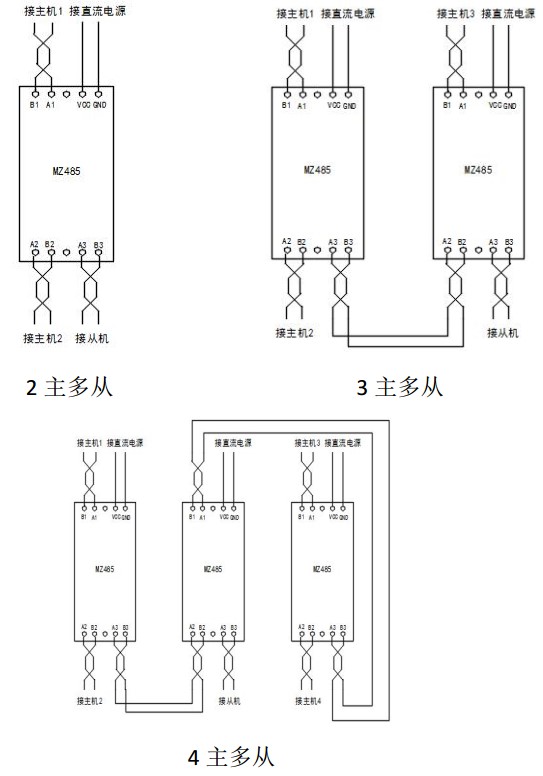

设备接线
