固件更新
RJ242T,RJ242A 等可以通过本步骤进行刷机操作,并支持相互固件互刷,如 果进行相互刷机时,需要联系我们索取激活码,否则刷机后将不能正常工作。下 面以 RJ242A 为例,进行刷机演示。
1:准备
序号 | 名 称 | 数 量 | 备 注 |
---|---|---|---|
1 | 电脑 | 1 | |
2 | 网线 | 1 | |
3 | 固件 RJ242A V1.04 | 1 | |
4 | AC220V/DC24V 电源 | 1 | |
5 | 小一字螺丝刀 | 1 | |
6 | RJ242 配置软件 | 1 | |
7 | 485 多主机网络型(RJ242A) | 1 |
2:硬件连线 略
3:打开 RJ242 配置软件如果您忘记了模块的 IP,请参考恢复默认参数
4:将 PC 的 IP 设置为模块同网段。

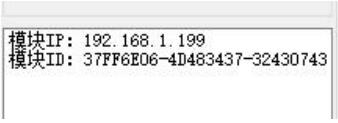

5:点搜索模块,出现如下内容
6:点连接模块,此时出现设备已连接。左下角的LED灯将会闪烁。
7:进入BootLoader,参考BootLoader。

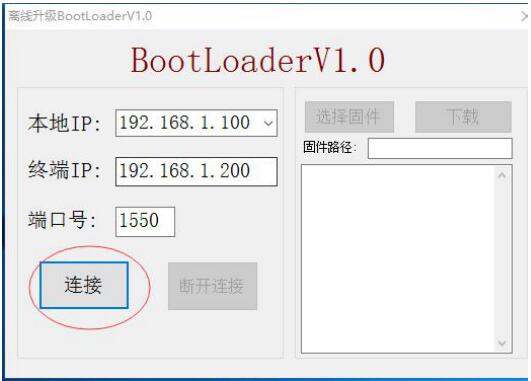

8:打开固件刷新软件
1)点连接
2)等待数秒后,连接按钮变灰,选择固件按钮可用,表明连接成功
3)点选择固件,选择<
4)出现下载完毕字样,表示文件已经刷入模块
5)关闭刷机软件
9:再次打开 RJ242 配置软件,注意,到此要一直通电,不能断开电源 搜索模块-->连接模块-->保存通信参数,到此就完成了固件升级。
下面最重要的一步,由于我们是产品互刷,因此需要输入激活码。
搜索模块-->连接模块-->MAC-->复制识别码,将识别码和客户名称,以及需要哪个产品的激活码,发送到 admin@keyuncn.com。
邮件格式:
刷机前模块代号:RJ242A V1.04
刷机后模块代号:RJ242T V1.03
模块识别码:37FF6E064D48343732430743
我们核实后进行激活码的发放。收到的激活码格式如下
模块代号:RJ242T
模块识别码:37FF6E064D48343732430743
激活码:FAFDEF3960E3DACCDDEBDB8A
复制激活码,填入激活码窗口后点激活模块,模块自动重启。关闭 RJ242 软 件,再次打开连接,MAC 窗口不再出现激活页面,表明刷机完成,可以正常使用。
