用户手册
概述
- 2路485采用磁隔离通信芯片和隔离电源,适合于电磁环境恶劣的场合,保证通信的可靠。
- TVS,自恢复保险丝,对静电和雷击可以起到很好的保护作用。
- 网口支持2个端口,支持TCP Server/TCP Client/UDP 连接方式,支持透明传输和TCP IP和MODBUS RTU的互转。
- 具有心跳包时刻监测连接状态,具有掉线重连,断网重连。
- 内置看门狗电路,防止设备因强干扰导致死机无法重启工作。
- 支持固件包升级,后续将支持更多的协议转换
购入检查及产品技术指标
1)购入检查
- 开箱前请检查产品的包装是否因运输不慎而造成损伤。
- 产品的规格、型号是否与所订购机种相符。
- 本产品出厂时,均对产品进行严格的测试和品质检查,请检查有无合格证、保修卡。
- 检查产品外观有无任何损坏。如有,请不要使用。
2)铭牌及型号说明
产品安装
1)安装环境要求
- 环境温度 -30℃-+70℃,通风良好,无结露场合(湿度小于90%RH)。
- 避免震动,阳光直晒,远离强电磁干扰源。
- 防止水滴、蒸汽、粉尘、灰尘、金属细粉末的侵入。
- 远离油、盐及腐蚀性气体。
- 禁止使用在易燃性、爆炸性气体、液体或固体危险场合。
2)配电注意事项
- 电源端输入电源务必在DC9V-35V之间。
- 绝对禁止将电源通入A,B,否则有损坏通讯芯片的可能。
- 通讯电缆尽量选择屏蔽双绞线,网口选择超五类网线。
- 为尽量减少电磁干扰的影响,当使用的电磁接触器及继电器等距离本设备较近时,应考虑为其加装浪涌吸收装置。
- 通讯线缆应采用屏蔽双绞线,如果通讯距离过长,可考虑在首末端加装120欧姆1/8W终端电阻。
- 通讯电缆走线时应与动力电缆及其他强电分开走线,以减少不必要的干扰。如果信号电缆必须穿越动力电缆时,则应正交穿越。
- 主电源配电线径应不小于0.5平方。
产品尺寸

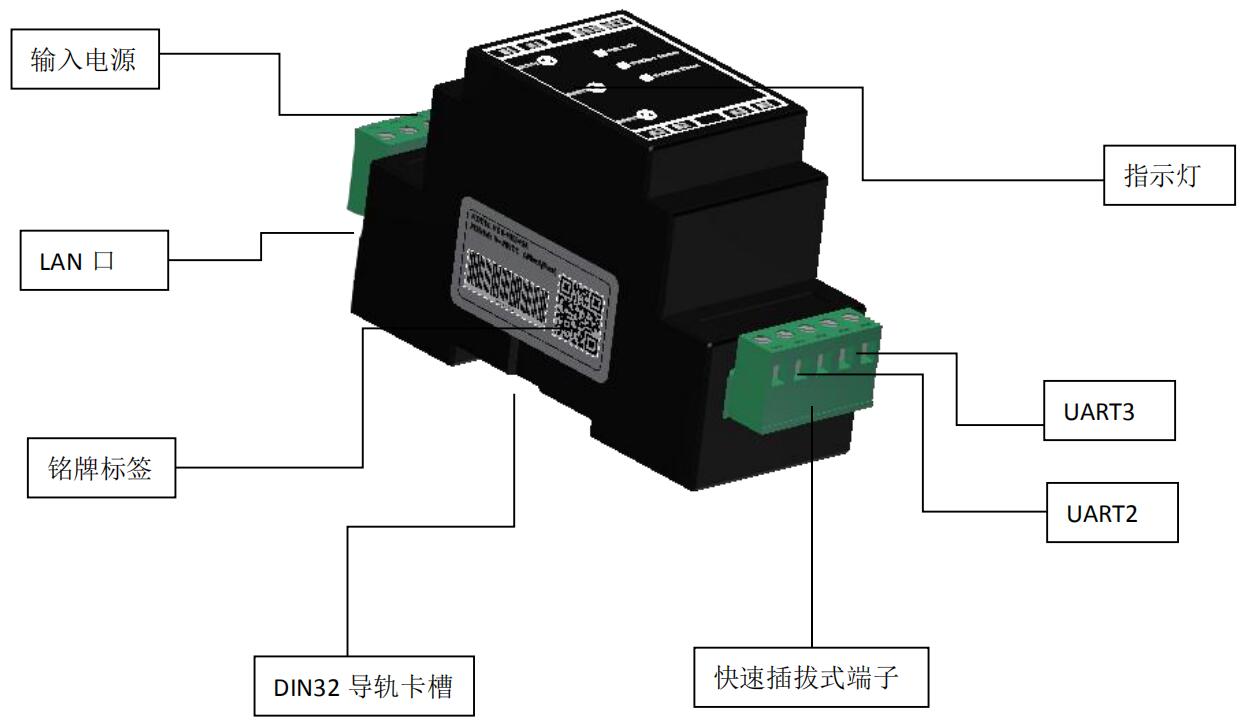

1)产品外观及部件名称

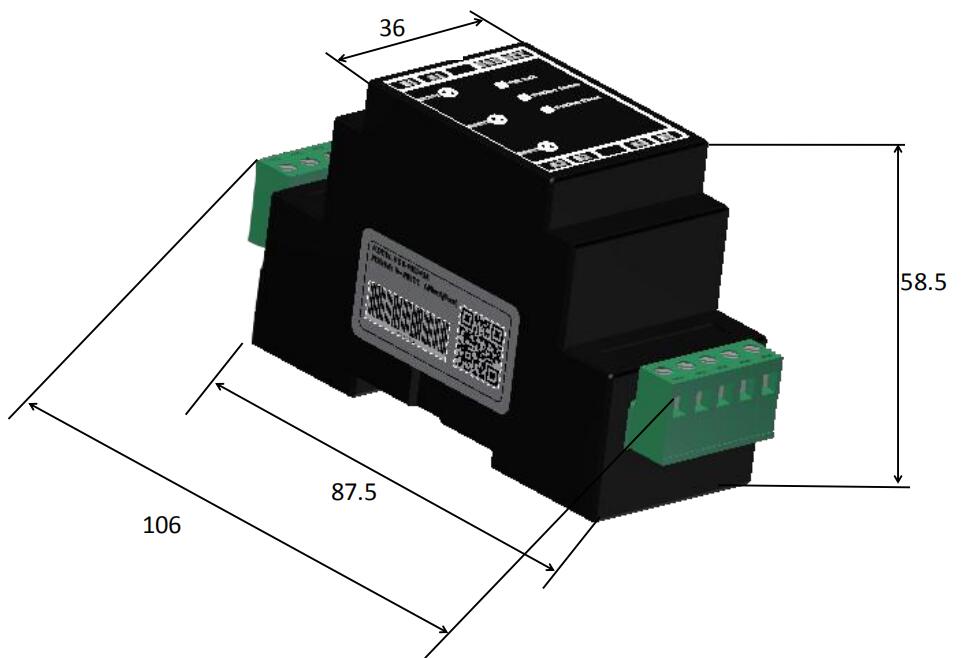

2)产品尺寸(mm)
电气参数
下表所列参数是指 Tamb = 25℃时的值。
参数名称 | 符 合 数 | 数 值 | 单 位 |
---|---|---|---|
电源电压 | VCC | +9 ~ +35 | V |
功 耗 | PD | 小于 2.16 | W |
通信接口
LAN接口

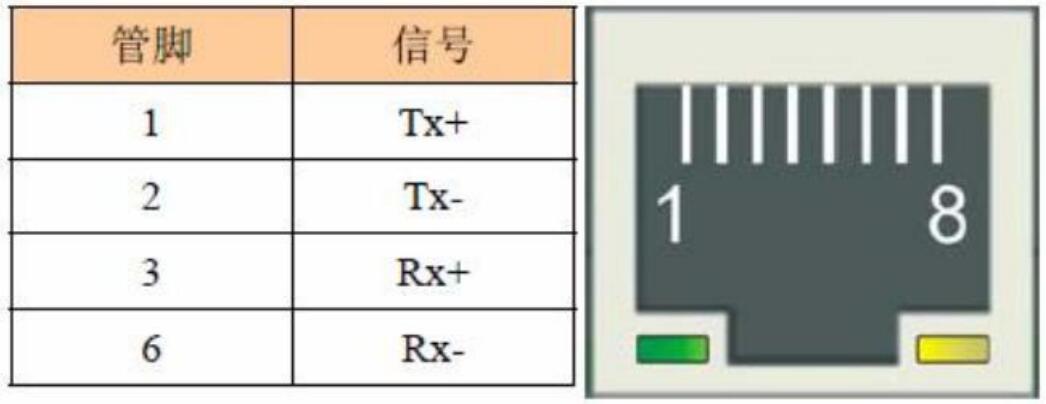

LAN 接口为 10/100M 自适应以太网接口,RJ45 接口,1.5KV 电磁隔离,接线图如下
名 称 | 说 明 |
---|---|
RJ45 插座上绿色 LED 灯 | 点亮:连接的是 100M 以太网 熄灭:连接的 10M 的以太网 |
RJ45 插座上黄色 LED | 闪烁:有数据传输 |
485接口
- 位置:URAT2,URAT3 口;
- 信号类型:RS-485;
- 信号线:RS-485(A,B);
- 波特率:1200 ~115200bps;
- 数据位:7,8;
- 停止位:1,2;
- 校验:N,E,O,MARK;
- AB 接口保护:200ma 自恢复保险丝,TVS 600W
隔离版: 如型号内有 GL 字样的产品,其 485 信号的电源采用内部隔离电源模块供 电,外部 AB 信号,通过磁隔离芯片耦合到内电路,具有非常好的抗干扰性 能,适合于电磁环境比较恶劣的场合。

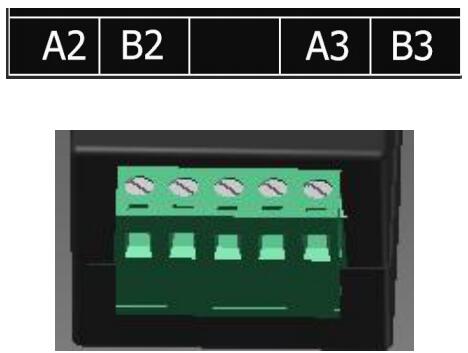

该设备具有 2 只 485 口,通过 1 只 5P 的可插拔式端子接入,接 线如下所示
